事業用ボイラやプラントに装填されている脱硝触媒について、各種性能維持対策をご提案いたします。詳しくはお問合せください。

サービスメニュー

  • 脱硝触媒性状評価試験及び余寿命評価
  • 煙道中のリークアンモニアのリアルタイム測定
  • 脱硝装置分散調整
  • 脱硝触媒再生工事
  • 補修用触媒の販売

改良再生(層外再生)工法による脱硝触媒再生の作業フロー

1 要旨

脱硝触媒の性能維持対策のうち、層外再生工法による触媒再生処理の作業フローを説明します。
層外再生工法は、層内の再生工法と違いオフラインでの再生処理となり、触媒バスケット(パック)を層外に取り外しての作業となります。層内再生工法では難しかったシリカ被毒にも有効で、優れた再生回復効果に加え、SO2酸化率の上昇が抑えられるなど特徴があります。

2 作業フロー

(1)施工場所
再生対象触媒を構外に持出して専用工場で施工します。
以下に作業フローを示します。

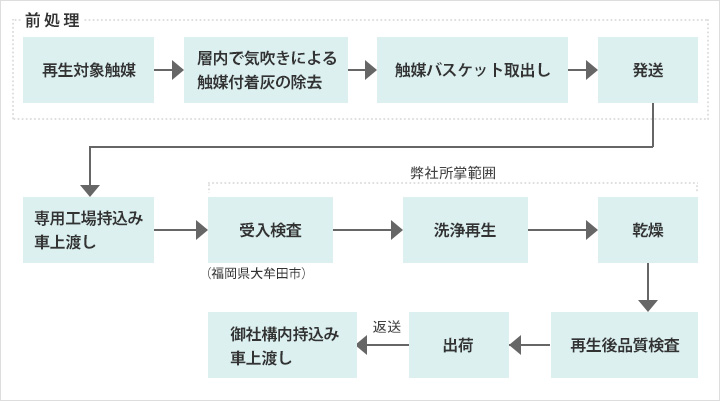

作業フロー
(2)施工内容
① 受入検査
触媒ブロックの割れや磨耗減肉などの異常の有無を検査・記録します。
弊社にて、ご希望により取替え補充用触媒(海外製)も準備出来ます。
② 洗浄再生処理
予め試験した最適洗浄条件で、洗浄対象の触媒をバスケット単位で洗浄し、乾燥までをオフラインの洗浄再生工法にて行います。
③ 再生後の品質検査と返送
受入検査に準じた検査と、品質について目標基準をクリアしていることを確認した後、返送します。またサンプル検査で抜き取られたサンプルバスケットには、ご提供頂いた補充用触媒を弊社工場で装着します。
取替え用補充触媒を手当て頂ける場合は、取替え基準に従い、触媒の補修作業を工場で行った後、返却します。
④ 産廃処理
本再生工法で発生する汚泥、廃液は、廃掃法に則り適正に処分します。
⑤ 洗浄効果

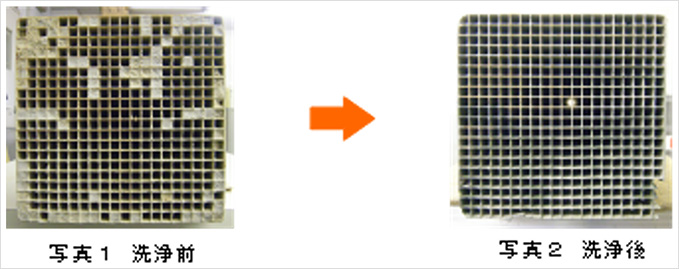

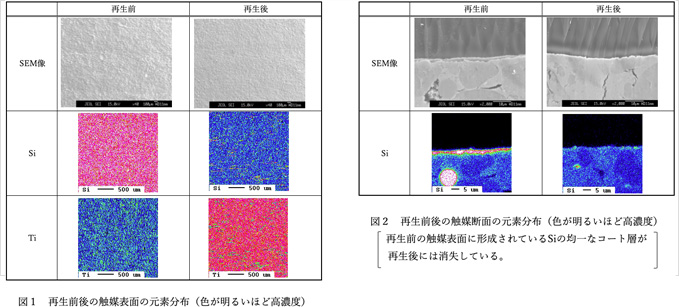

写真1、写真2に洗浄前後の触媒状況を示します。図1に洗浄前後の触媒表面の元素分布状態を示します。触媒表面を覆うSi(シリカ)が触媒内部側並みにまで減少し、相反的に触媒担体のTi(チタニア)が増加しています。
また、再生後の触媒断面は、図2のように、シリカのコート層がほぼ消失していることを確認しました。

改良洗浄後の触媒状況

3 再生処理後の品質目標と確認方法

保証値は使用履歴等により変動しますので、協議の上、決定します。

再生処理後の品質目標及び確認方法

品質項目 再生率(%) SO2酸化率(%) 材料強度比(-) 摘  要
目標値 90%以上(対新品性能比) ≦再生前 0.8≦
(対再生前比)
詳細は別途協議
確認方法 所定の触媒活性試験による 同左 所定の強度試験による 詳細は別途協議

4 作業スケジュール例

1000MW級石炭火力発電所の脱硝装置1層分の触媒量での再生工程のスケジュールを示します。

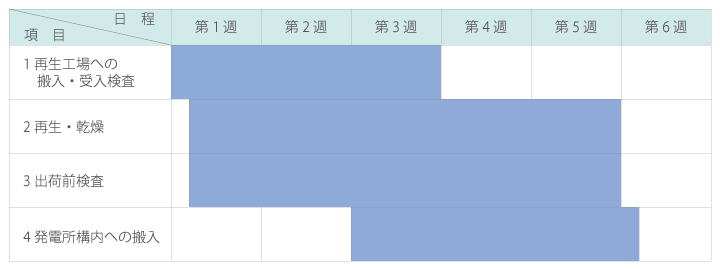

層外再生処理作業スケジュール予定(1000MWクラス石炭火力発電所の例)

層外再生処理作業スケジュール予定

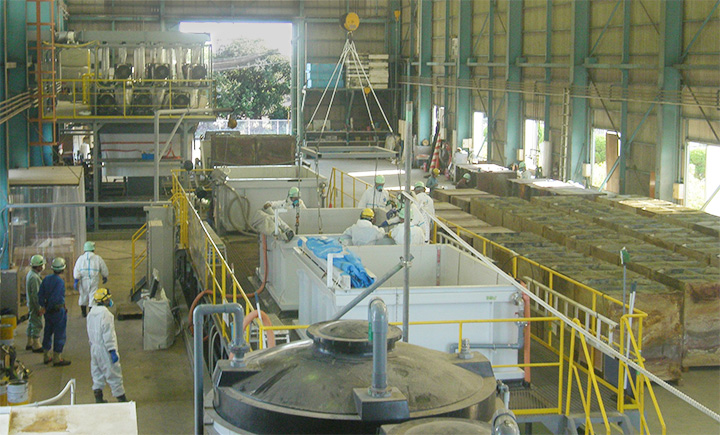

脱硝触媒洗浄再生ライン
